DSWK-017Q 嵌入式温控器
 .png)
感谢选购本厂温控产品请您认真阅读说明书，
能帮助您更高效率使用温控器的各项功能;安装环境
和使用注事项非常重要，不按说明要求会造成温控
损坏。
|
输入电压 |
220V 50HZ |
|
输出功率 |
220V ≤2KW |
|
控温范围 |
0-99.9℃ |
|
外形尺寸 |
30×80×160 嵌入部分29×65×146 |
|
安装温度 |
环境温度＜50℃ |
|
安装湿度 |
环境湿度＜85℃ |
|
传感器 |
磁铁或环氧树脂封装热敏电阻 |
|
|
|

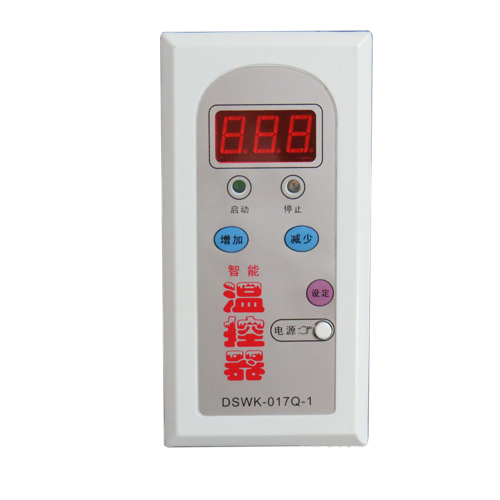

显示面板说明：
► 数码框显示实测温度值；
► 数码框下为运行状态指示灯；
► 设定键下方为电源开关；
温度设置说明：
► 将手指按在“设置按键”上显示代码后松开;
► 启动温度闪烁、绿灯闪烁按“增加、减少按键”调整
启动温度；
► 启动温度设置完成按“设置按键”；
► 停止温度闪烁、红灯闪烁按“增加、减少按键”调整
停止温度；
► 停止温度设置完成轻按“设置按键”保存；
例如：加热模式=设置启动温度小于停止温度
当启动温度设置30℃,停机温度为40℃,此时为加
热模式，当实测温度低于30℃,输出端子有220V
电压输出，当实测温度大于40℃输出端子没有电
压输出。
*注意*在启动值和停机值区间为保持输出状态不动做。
例如：降温模式=设置启动温度大于停止温度
当启动温度设置40℃,停机温度为30℃,此时为降
温模式 ，当实测温度低于30℃,输出端子没有电
压输出，当实测温度大于40℃输出端子有220V
电压输出.
DSWK-017Q智能温控器采用微电脑控制，集
温度自动检测，自动控制于一体。适用于嵌入式
安装测温控温的场合应用。
若显示“HH”表示传感探测器短路（或超出测温范围）.
若显示“LL”表示传感探测器开路（表示传感器接触不良）.
显示“H”“L”的解决方法如下:
1.当显示“H”时，请先检查由于接线时，传感器端子
之间是否有短路现象。若由于超温引起而造成的，
待温度降低至测量范围时即可恢复显示。若不能
恢复正常显示时，请更换传感探测器。
2. 当显示“L”时，请检查传感探测器与端子之间是
否接触牢固，一般由于传感探测器与端子之间接
触不良而造成屏幕显示“L”。若传感探测器与端
子之间接触良好，依然显示“L”请更换传感探测器。
特别提示：取传感器时请勿硬拉电线，以免发生传感器失灵。
技术支持 QQ : 543106270
|
