感谢选购本厂水位控制系列产品请您认真阅读
说明书，能帮助您更高效率使用温控器的各项功能;
安装环境和使用注事项非常重要，不按说明要求会
造成水位控制器损坏。
|
输入电压 |
220V 50HZ |
|
输出功率 |
220V ≤4KW |
|
采集方式 |
5段电接点交变信号 |
|
外形尺寸 |
190×122×56 |
|
安装温度 |
环境温度＜50℃ |
|
安装湿度 |
环境湿度＜85℃ |
|
安装高度 |
略低于眼睛直视高度 |
|
定制信号 |
0-5V输入 |
安装步骤：
► 控制器安装高度 * 液晶屏略低于眼睛直视的高度;
► 将控制器在墙壁上固定好(附件有固定孔位置图);
► 将输入电源线接左侧1、2端子,用电器接在3、4上;
► 传感器按顺序接在绿端子上，检查接线是否牢靠;

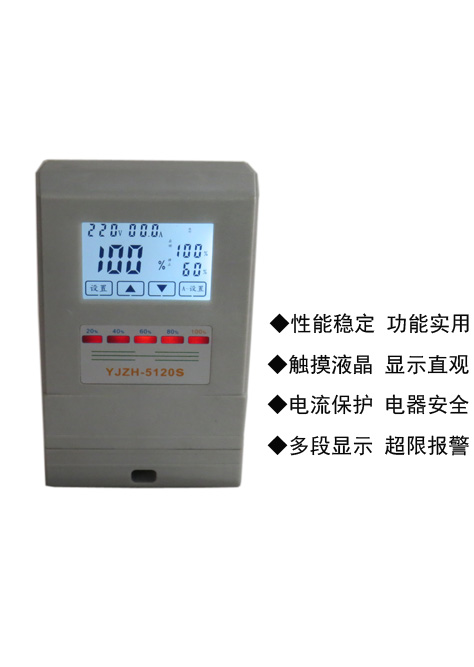

液晶显示屏说明：
► 左上角显示实测电压 2 2 0 V,实测电流 0 0.0 A；
► 右上角显示运行状态；
► 中间大数值为实测温度,左侧为水位启动值和水位停止值；
按键说明：
* 触摸按键非常灵敏只需将手指轻轻按住图标即可*
设置图标 = 温度控制值设置键、确认键
向上三角图标 = 增加键
向下三角图标 = 减少键
A-设置图标 = 电流空载保护值和过载值设置键、电流确认键
设置图标和向上三角图标两键同时按住 = 设置上限水位报警
例如：设置上限水位报警100%，当实测水位等于100%
蜂鸣器报警，报警灯闪烁；如果不用高水位报警值请
设置为“ - - - ” 。
设置图标和向下三角图标两键同时按住 = 设置下限水位报警
例如：设置下限水位报警20%，当实测水位小于20%蜂鸣器
报警，报警灯闪烁；如果不用低水位水位报警请设置
为 “ - - - ”。
向上三角和向下三角图标两键同时按住 = 转换工作状态
例如：当实测水位在启动水位和停机水位之间，水位控制
器在停止状态时，同时按 图标水位控制器输出220V
电压，再按停止输出电压;
注意 * 在启动水位值和停止水位值区间外无效 *
设置和A-设置两键同时按住 = 上下水池模式或通用水位控
制模式切换
例如：同时按 “设置和A-设置两键同时按住 ” 听见提示音
松开，左侧图标显示水滴图标亮（通用水位控制水
滴图标不亮） ，此时为上下水池连锁控制；在同时
按切换回原来模式。
水位设置说明：
► 将手指轻轻按在“设置图标”上听到提示音松开手指;
► 启动水位值闪烁、按“三角图标”调整启动水位；
► 启动水位设置完成轻按“设置图标”；
► 停止水位闪烁、按“三角图标”调整停止水位；
► 停止水位设置完成轻按“设置图标”保存；
例如：蓄水模式=设置启动水位小于停止水位
当启动水位设置20%,停机水位为80%,此时为蓄水
模式 当实测水位低于20%,输出端子有220V电压
输出，当实测水位大于80%输出端子没有电压输出。
*注意*在启动值和停机值区间为保持输出状态不动做。
例如：排水模式=设置启动水位大于停止水位
当启动水位设置80%,停机水位为20%,此时为排水
模式，当实测水位低于20%,输出端子没有电压输出，
当实测水位大于80%，输出端子有220V电压输出.
电流保护设置：
* 电流保护功能是一项非常实用的功能，合理设置电流的
空载、过载保护能更准确的判断用电器的工作状态和对用
电器的保护 *
第一次设定电流值:将温度控制器调整为输出状态,将
水泵空转或带载运行,观察实际运行电流值,将水泵空转电
流值设置为空载保护电流值,将带载运行电流值设置为过
载保护值。
► 将手指轻轻按在“A-设置图标”上听到提示音松开手指;
► 电流值和空载汉字闪烁、按“三角图标”调整空载电流；
► 空载电流设置完成轻按“A-设置图标”；
► 电流值和过载汉字闪烁、按“三角图标”调整过载电流；
► 过载电流设置完成轻按“A-设置图标”保存，电流值停
止闪烁。
例如：
当空载电流设置为1A,过载电流设置为3.5A,当温控
器有输出时，当实际检测电流值小于1A时，30秒后温控
器停止输出蜂鸣器报警，报警灯闪烁，空载汉字亮，这
样很容易判断负载是不是没有接好或者是断路；
当实测电流值大于3.5A,一定时间后温控器停止输出
（保护动作时间和过载电流有关系）报警灯闪烁，过载
汉字亮蜂鸣器报警，过载保护能防止电路短路、或不明
电流过大造成的用电器损坏，在故障排除后长按 “A-设
置图标” 可解除报警。
技术支持 QQ : 543106270
