DSWK-021 插座式温控器使用说明

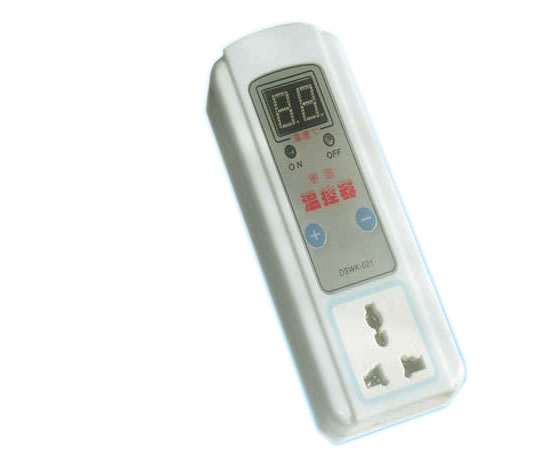

DSWK-021 插座式温控器





         感谢选购本厂温控产品请您认真阅读说明书，

能帮助您更高效率使用温控器的各项功能;安装环境

和使用注事项非常重要，不按说明要求会造成温控

损坏。

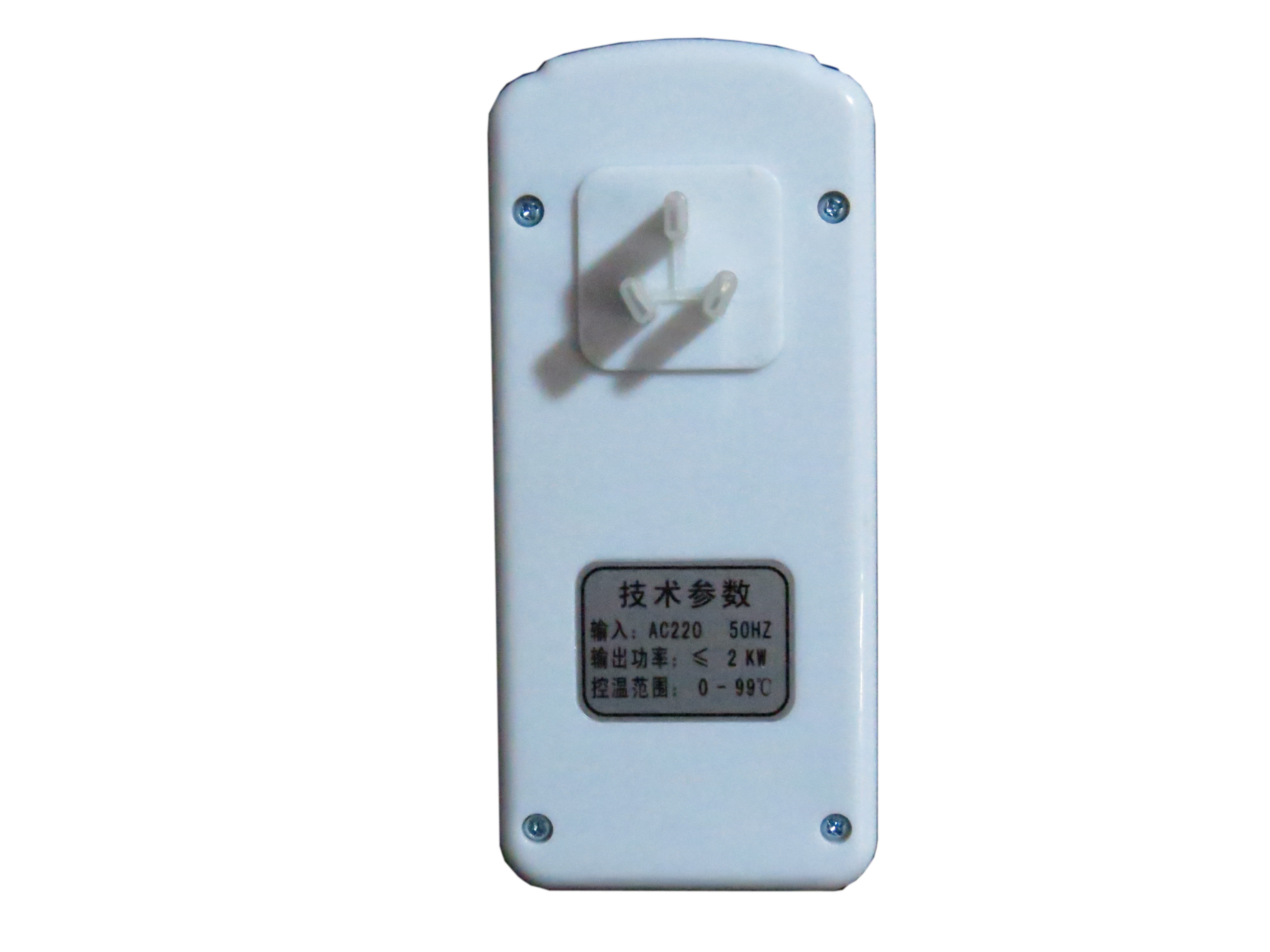

输入电压 220V 50HZ
输出功率 220V ≤2KW
控温范围 0-99℃
安装尺寸 65×76×167
安装温度 环境湿度＜50℃
安装湿度 环境湿度＜85RH
传感器 磁铁传感器




显示面板说明：

► 上面窗口显示实际测量温度；
► 实际测量窗口下方为工作指示灯；


按键说明：


增加或减少按键单独按 = 启动温度值设置
增加、减少按键同时按 = 温差值设置


温度控制值设置说明：

温差值设置：
► 同时按住“增加、减少键”看到提示代码松开手指;
► 温差值闪烁、红灯闪烁，按对应窗口下“增加、
     减少键”    调整温差值；
►设置完成数字闪烁5次自动保存。

温度启动值设置：
► 按住“任意增加或减少键”看到提示代码松开手指;
► 启动温度值闪烁、按对应窗口下“增加、减少键”
调整温度启动值；
►设置完成数字闪烁5次自动保存。
 注意 应该先设置温差值在设定温度启动值

模式设置：

► 按住加号键插上电源显示3L松开按键

     此时为加热模式；


► 按住加号键插上电源显示4L松开按键

    此时为降温模式；


例如：
        加热模式
       当启动温度设置30℃,温差值为5℃,此时
       停机温度=30℃+5℃=35℃。
       当实测温度低于30℃,输出端子有220V
       电压输出，当实测温度大于35℃输出端子
       没有220V电压输出.

*注意*在启动值和停机值区间为保持输出状态不动做。

例如：
        降温模式
       当启动温度设置30℃,温差值为5℃,此时
       停机温度=30℃-5℃=25℃。
       当实测温度大于30℃,输出端子有220V
       电压输出，当实测温度小于25℃输出端子
       没有220V电压输出.



                 显示“HH”为传感器短路故障
       显示“LL”为传感器断路故障

                           技术支持 QQ : 543106270
