DSSK-002全自动蓄排两用水位控制器
.png) .png)
感谢选购本厂水位控制系列产品请您认真阅读
说明书，能帮助您更高效率使用温控器的各项功能;
安装环境和使用注事项非常重要，不按说明要求会
造成水位控制器损坏。
|
输入电压 |
220V 50HZ |
|
输出功率 |
220V ≤2.2KW |
|
采集方式 |
3段电接点交变信号 |
|
外形尺寸 |
160×120×50 |
|
安装温度 |
环境温度＜50℃ |
|
安装湿度 |
环境湿度＜85℃ |
|
安装高度 |
略低于眼睛直视高度 |
|
|
|
安装步骤：
► 控制器安装高度 略低于眼睛直视的高度;
► 将控制器在墙壁上固定好;
► 将输入电源线接左侧1、2端子,用电器接在3、4上;

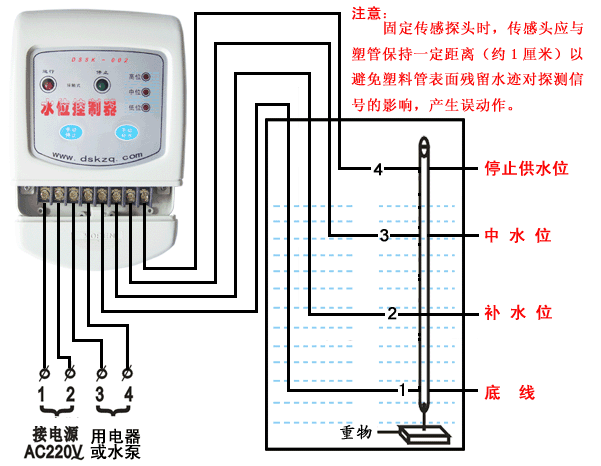

► 传感器按接线示意图顺序接在端子上，检查接线是否牢靠;

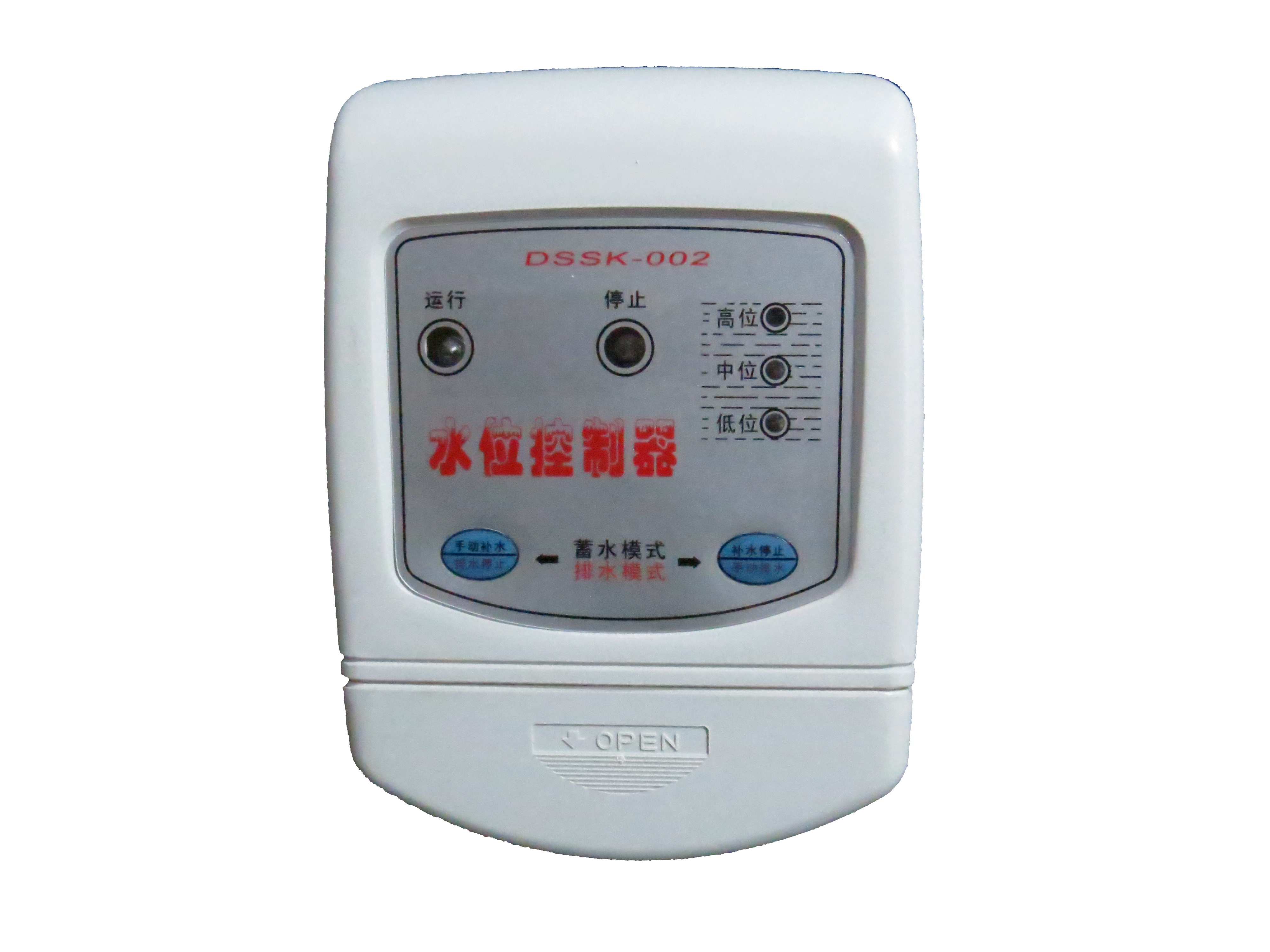

面板显示屏说明：
► 上部两个LED指示灯显示运行和停止指示灯；
► 右右侧显示水位状态；
►下边两个按键分别是启动和停止的触发开关；
► 接线端子右侧有一个蓝色跨线帽跨接在针脚上，出厂时
默认蓄水模式，拿下来跨接到另外两个针脚上可改为
排水模式。
按键说明：
手动补水 补水停止= 转换工作状态
例如：当实测水位在启动水位和停机水位之间，水位控制
器在停止状态时，按 手动补水键，控制器输出220V
电压，再按 补水停止键停止输出电压;
注意 * 在启动水位值和停止水位值区间外无效 *
DSSK-002型水位控制器，蓄水型适用于水箱、水塔、
贮水罐，排水型适用于矿山、地下室、建筑污水。特点是
水位显示一目了然，传感探头不结垢，不电解，使用寿命
长。输出电流大，可直接驱动2.2KW以下单相水泵或电磁
阀实现自动控制。

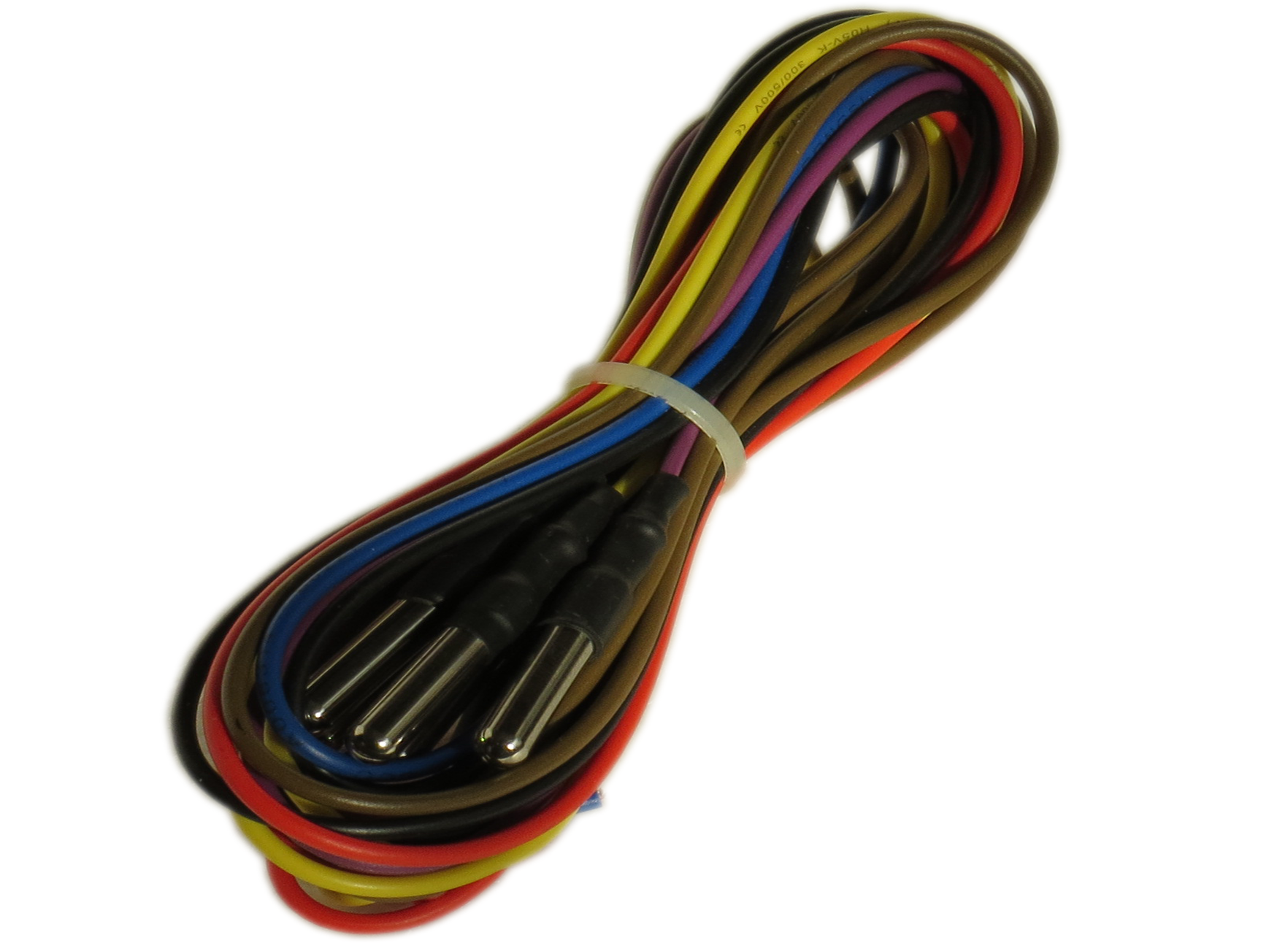

水位传感探头的组合与安装：
传感探头固定完毕，将其挂入水箱或水井中，传感探
头应远离水箱入口处，避免飞溅水花干扰，若挂如水
井，最低水位庆高于水泵吸水口，避免无水时空转烧
泵。
蓄水运行调试
取四芯信号线或四芯电缆线，组合的传感探头与
控制器后接线盒端子一一对应相接，确认正确安装无
误后，通电试运行。水泵运行灯（绿）亮、随着水箱
水位不断升高，水位显示灯从低到高依次点亮，当最
高水位亮时的同时，水泵运行灯（绿）灭，水泵停止
灯（红）亮，直到下一次循环开始，此进运行调节器
试完毕，可投入自控运行。
排水运行调试
若用于深井或建筑排污时，通电初始，为停止
状态（红灯亮），手持传感探头缓慢浸入不中，此时
水位灯从低到高依次点亮，当高水位灯亮时，水泵运
行灯（绿）亮，水泵停止灯（红）灭。再手持传感探
头缓慢从水中提起，水位显示灯从高至低依次熄灭，
当低水位灯灭时，水泵运行灯（绿）灭，水泵停止灯
（红）亮，若以上状态正确无误，即可将传感探头固
定于污水泵吸水口上端，投入运行。
我厂官方淘宝店铺：
http://shop64163512.taobao.com/shop/view_shop.
htm?tracelog=twddp&v=1
厂家保证，网购无忧。
技术支持 QQ : 543106270
